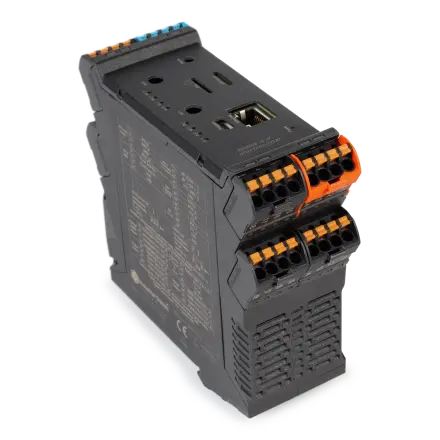

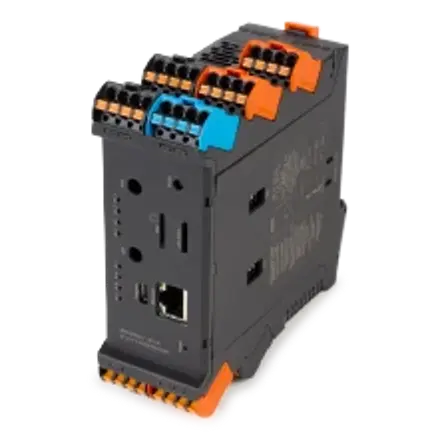

Dispositifs Weidos

Spécification technique

• Dimension et poids

  Hauteur x Largeur x Longueur (mm)

  • 114 x 46 x 127

  Hauteur x Largeur x Longueur (inches)

  • 4,488 x 1,811 x 5

  Poids

  • <350 gr

• CPU

  Type de processeur

  • Arduino MKR1010 (ARM Cortex - M0 32-bit SAMD21)
  • Espressif ESP32-WROOM-32UE

  Vitesse de rotation de l'horloge

  • MKR1010: 32.768 kHz (RTC), 48 MHz (Processor)
  • ESP32: 40 MHz (Processor)

  Mémoire

  • MKR1010 - SAMD21: 256kB Flash, 32kB SRAM
  • ESP32: 448kB ROM, 520kB SRAM

  Jeu de puces cryptographiques

  • MKR1010: ATECC508
  • ESP32: ATECC608

  EEPROM

  • 512 kB

• Conditions Environnementales

  Température de fonctionnement

  • 0 à 60 ºC

  Température de stockage

  • De -20 à 60 ºC

  Environnement de fonctionnement

  • Sans gaz corrosif

  Humidité de fonctionnement

  • 10 à 90 % (sans condensation)

• Données de connexion

  Section transversale de raccordement des fils AWG, min - max

  • AWG 24 - AWG 14

  Solide, min H05(07) V-U, min - max

  • 0,2 mm2 - 1,5 mm2

  Toronné, min H07 V-R, min - max

  • 0,2 mm2 - 2,5 mm2

  Souple, min H05(07) V-K, min - max

  • 0,2 mm2 - 2,5 mm2

  avec embout à collet en plastique, DIN 46228 pt.4, min - max

  • 0,25 mm2 - 2,5 mm2

  Interface Ethernet

  • Prise femelle RJ45

  USB (interface de programmation)

  • Prise femelle Micro-USB Type B

  Connexions d'antenne externe

  • SMA femelle

  Autres

  • Interface SD, bouton de réinitialisation, horloge en temps réel (pile CR1220 non incluse)

• Entrées numériques

  Tension d'entrée, haute

  • > 5 V DC (max. 24 V DC)

  Tension d'entrée, basse

  • < 3,3 V DC

  Imin.

  • 2 mA (à l'entrée 5 V DC) -12 mA (à l'entrée 24 V DC)

  Nombre d'entrées numériques

  • 4 + 4* (utiliser les entrées analogiques comme entrées numériques)

  Protection contre l'inversion de polarité

  • Oui

  Isolation galvanique

  • Oui

  Led d'état

  • Oui (uniquement sur les 4 entrées numériques pures, pas sur les entrées analogiques)

• Entrées analogiques

  Plage d'entrée

  • 0 à 10 V DC

  Type d'entrées

  • Référence simple (toutes les entrées analogiques partagent la même référence commune sur l'appareil)

  Impédance d'entrée

  • 39 kΩ

  Nombre d'entrées analogiques

  • 4

  Utilisation des entrées numériques

  • Les entrées analogiques peuvent être utilisées comme signaux d'entrée numériques (max. 24 V DC).

  Résolution ADC

  • 12 bits maximum

• Sorties numériques

  Tension de sortie, haute

  • Vin -1,0V

  Tension d'entrée, basse

  • GND (masse de l'alimentation)

  Imax

  • 70 mA

  Protection

  • Diode

  Nombre de sorties numériques

  • 4

  Isolation galvanique

  • Oui

  Led d'état

  • Oui

• Sorties analogiques

  Plage de sortie

  • 0 à 10 V DC

  Référence de la sortie

  • Référence simple (la sortie analogique partage la même référence commune sur l'appareil)

  Imax

  • 10 mA

  Nombre de sorties analogiques

  • 1

  Résolution DAC

  • 10 bits maximum

• Broches multifonctions

  Fonctionnement en tension

  • 3,3 V / 5 V directement connectés aux broches du microcontrôleur

  Sélection de la tension

  • Configurable via les commutateurs DIP

  Fonctions du signal

  • Entrée numérique, sortie numérique, interruptions, PWM

  Imax (lorsque configuré comme sortie)

  • <7 mA

• Broches de sortie de tension

  Broche 5 V

  • 5 V DC pour l'alimentation du capteur (1 A max.)

  Broche 3,3 V

  • 3,3 V CC pour l'alimentation du capteur (300 mA max.)

  Broches GND

  • Référence commune à toutes les broches GND (Vin-)

• Interfaces de communication

  Bus externes disponibles

  • Ethernet, I2C, SPI, RS485 half-duplex ou UART (configurable par commutateurs DIP)

  Communications sans fil

  • Bluetooth et Wi-Fi

• Alimentation

  Plage de tension (Vin)

  • 11,4 V DC à 25,4 V DC

  Puissance maximale

  • 30 W

  Résistance d'isolation

  • 20 MΩ min. à 500 V DC entre les bornes AC et les bornes de terre de protection

  Rigidité diélectrique

  • 2.300 V AC à 50/60 Hz pendant une minute avec un courant de fuite de 10 mA max. entre toutes les bornes AC externes et la borne de terre de protection.

  Temps de maintien de l'alimentation

  • 2 ms min.

• Directives

  RoHS

  • EN 50581

  LVD

  • EN 61010-1, EN 61010-2-201

  CEM

  • IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4

  ROUGE

  • EN 301 489-1, EN 301 489-52, EN 301 489-3, EN 301 489-17, EN 300 328, ETSI EN 300 220-1, ETSI EN 300 220-2, EN 301 908-1, EN 301 908-2, EN 301 908-13, EN 301 511

  Sécurité

  • IEC62311

• Marquage

  Marquage

  • CE
